在 5G 通信的宏大版图中，5G 线路板作为信号传输与设备运行的关键枢纽，其性能表现直接左右着 5G 网络的覆盖范围、传输速率与稳定性。当下，随着 5G 技术从初期建设迈向深度应用拓展阶段，对线路板性能提出了更为严苛的挑战，材料革新与工艺升级两条路径，成为探寻性能突破的核心方向。

5G 线路板从材料革新维度来看，新型材料的研发与应用，是解决 5G 线路板高频传输困境的重要基石。5G 信号频率大幅提升，传统线路板材料在高频下弊端尽显。以介电性能为例，传统 FR - 4 材料介电常数（Dk）较高且不稳定，介质损耗角正切值（Df）偏大，导致信号在传输过程中能量损耗严重，相位延迟显著，极大地影响了信号的完整性与传输距离。

而新型高频材料如聚四氟乙烯（PTFE）及其复合材料、液晶聚合物（LCP）等应运而生。PTFE 凭借超低的 Df 值（小于 0.001）和稳定的 Dk 值（2.0 - 2.2 之间），有效降低信号传输损耗，保障高频信号的高速、稳定传输，广泛应用于 5G 基站天线、射频前端等关键模块。LCP 则在热稳定性、机械性能与电气性能上达到良好平衡，在 5G 手机天线模块等对空间与性能要求极高的场景中发挥关键作用。除高频特性外，散热也是 5G 线路板的痛点。5G 设备数据传输速率飙升，线路板产热剧增。

工艺升级同样是 5G 线路板性能飞升的关键驱动力。

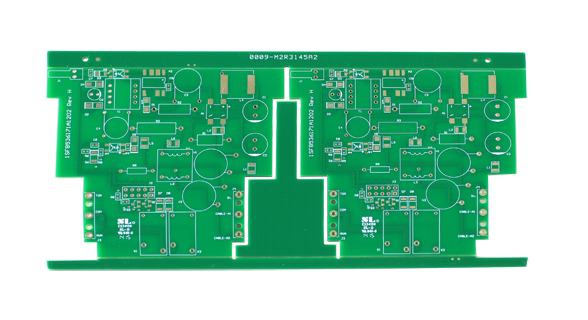

5G PCB在制造环节，传统工艺已难以契合 5G 线路板高精度、高集成度需求。激光直接成像（LDI）技术取代传统曝光工艺，通过数字化精准控制，能实现线宽 / 线距达 25μm 甚至更精细的线路制作，大幅降低信号传输延迟与串扰。

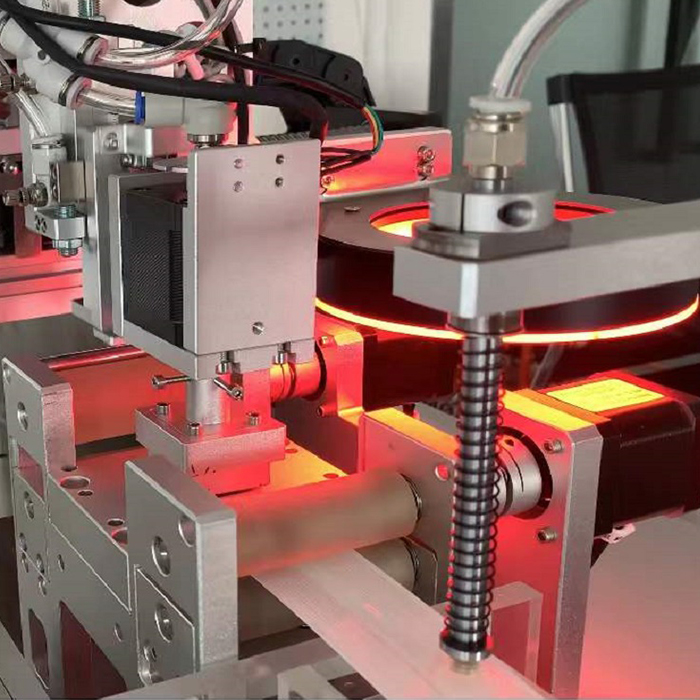

钻孔工序中，超快激光钻孔技术以皮秒级脉冲激光，钻出孔径仅 50μm 的微小盲孔，满足高密度互连（HDI）要求；先进电镀填孔工艺保证孔内铜层均匀致密，降低过孔阻抗，提升信号完整性。以 5G 基站线路板制造为例，多层板压合工艺需严格控制各层间的对准精度与介质厚度均匀性，确保信号在多层结构中稳定传输，避免因层间偏差引发信号反射、衰减等问题。

事实上，材料革新与工艺升级并非孤立，而是相辅相成。

电路板新型材料往往需要适配的新工艺才能发挥最佳性能。例如，PTFE 材料虽性能优异，但加工难度大，需要特殊的成型工艺、表面处理工艺来保证其与线路板其他组件的良好结合与电气连接。反之，先进工艺也促使材料不断优化。高精度的线路制作工艺要求材料具备更好的平整度、均匀性与蚀刻性能。

5G 线路板的性能突破，既依赖材料革新带来的性能根基提升，又离不开工艺升级实现的设计与制造精度跨越。未来，随着 6G 等前沿通信技术研究推进，5G 线路板在材料与工艺上需持续创新、协同发展，以满足通信设备对高速、高效、高可靠信号传输的无止境追求，为通信技术的迭代筑牢根基。
